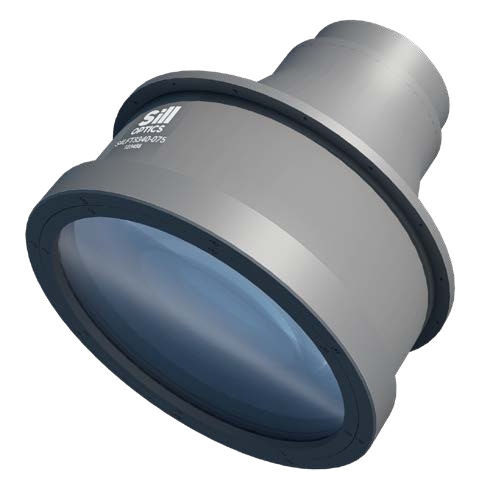

在高功率紫外激光精密加工領域，掃描系統的最終性能極限并不僅僅由激光器或振鏡決定，而是很大程度上依賴于其核心光學組件——F-Theta 鏡頭。S4LFT3340-075 型 F-Theta 鏡頭作為一款專為 343nm 與 355nm 波長設計的像方遠心透鏡，體現了在追求高功率、高精度與大范圍加工兼容性方面的光學工程設計成就。

高功率激光耐受性與熱穩定性設計

面對高功率紫外激光的嚴苛環境，光學元件的首要挑戰是能量負載與長期穩定性。S4LFT3340-075 的核心材料采用熔融石英（Fused Silica），該材料在紫外波段具備固有的低吸收與高損傷閾值特性。其鍍膜設計可承受 1.0 J/cm2（1ns脈沖，50Hz）的能量密度，并明確兼容單脈沖與超短脈沖操作，這為各類高功率、高能量激光應用提供了硬件基礎。

熱影響是制約高功率激光加工精度與一致性的關鍵因素。該鏡頭通過材料選擇與光學設計，將吸收率控制在極低水平（公差±25%），并確保在正確維護下性能可恢復。這種對熱管理的重視，直接轉化為加工過程中的焦點穩定性，有效抑制了由熱透鏡效應引起的焦點漂移與光斑畸變，為長時間、高重復頻率的工業級作業提供了可靠性保障。

遠心光學架構對于加工一致性的保障

在激光掃描加工中，若光束入射角隨掃描場位置變化，將導致焦點偏移與光斑形狀失真，嚴重影響邊緣垂直度與加工輪廓精度。S4LFT3340-075 所采用的像方遠心設計，將最大遠心誤差嚴格控制在 0.9° 以?xún)?nèi)。

這意味著，在整個掃描范圍內，聚焦光束的主光線始終與焦平面近似垂直。從應用角度看，該特性確保了無論激光束掃描至工作區域的中心還是邊緣，光斑都能保持一致的形狀與能量分布。這對于精密打標、晶圓劃片、微細電路加工等要求邊緣垂直與尺寸均一的應用而言，是不可或缺的性能指標。

大掃描范圍與均勻光斑性能的協同實現

該鏡頭支持 205mm x 205mm 的大尺寸掃描場，同時在整個區域內維持高度的光斑均勻性。其有效焦距在不同波長下（338.0mm @343nm, 340.0mm @355nm）經過精確優化，確保掃描位置與偏轉角度呈嚴格的線性關系（即 F-Theta 條件）。

光斑性能方面，針對理想高斯光束（M2=1），鏡頭在 86.5% 能量 encircled 水平下提供了全場一致的 spot 直徑。這種全場一致性來自于對像差（特別是場曲與畸變）的精密校正。均勻的光斑形狀直接決定了加工痕跡的均勻性，無論是在材料表面處理、薄膜選擇性剝除還是深層雕刻中，都能獲得預期的一致加工效果。

長工作距離與系統集成考量

長達 468mm 以上（@343nm）的工作距離，為實際加工環境提供了寶貴的空間裕度。這一設計允許在鏡頭與工件之間安裝保護窗、吹氣除塵裝置或視覺監測系統，而無需擔心碰撞風險。明確的孔徑光闌位置與振鏡安裝距離指引，簡化了光路對齊過程，提升了掃描系統的集成效率與可維護性。

結論

S4LFT3340-075 遠心 F-Theta 鏡頭超越了基礎成像功能，它是針對高功率紫外激光加工系統中關鍵挑戰——功率耐受性、熱穩定性、加工一致性與大范圍均勻性——所提供的一項綜合光學解決方案。其設計哲學圍繞確保最終加工結果的精度、可重復性與效率而展開，使其成為高端激光微加工、半導體處理及科研裝置中值得信賴的光學基石。通過對光學性能的邊界進行嚴格定義與控制，該鏡頭為工藝開發人員提供了一個穩定且可靠的平臺，使其能夠充分發揮高功率紫外激光的加工潛力。
