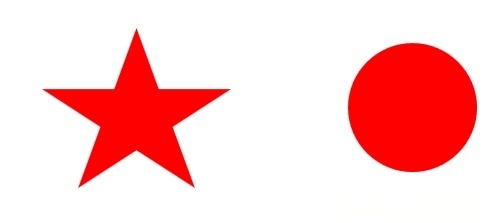

上一篇講的是折射類型的評定整形光束，平頂光束將光束處理的能量分布均勻，邊緣陡峭，能夠保證表面處理時避免局部的過曝或者能量不足，邊界明顯，清晰，除了折射的方式得到這個光束，另外就是衍射的方式，核心作用是將近高斯分布的入射激光束，轉換為特定工作平面內（如無限遠或客戶無像差透鏡的焦距處）的均勻強度的光斑，形狀可定制為圓形、矩形、正方形、線或其他復雜輪廓。

衍射的平頂整形光束也根據激光輸出的不同分為兩大類，一類適用于基膜激光光束，即光束質量因子＜1.5的，一類適用于多模光束，即光束質量因子＞1.5的，這類是適合光束質量因子越大越好。

這一類光束的優勢就是不需要龐大的系統，一片薄薄的鏡片就解決了整形的問題，能實現傳統反射/折射光學元件無法達成的光學功能（如定制化光斑形狀、復雜能量分布），鏡片上面分布了微結構光柵，能夠根據實際的需求去限定分布形狀等等，缺點就是受限于光柵加工水平，如果要求過高會導致無法加工出來，一般使用的時候盡量是沒有微結構的面迎光，防止損壞微結構表面。另外就是這類鏡片的加工本身就是用超快激光做出來的，再用于超快激光的時候結構是否穩定也是一大考驗，當然還有其他方式得到的，但是用著確實是省心多了。

適配于基膜光束的平頂整形目前使用的比較多，能夠設計這個鏡片的人應該挺多但是能夠加工這個鏡片的還是少數，大部分在一些研究所比較多，水平在4臺階跟國外也沒有太大的出入，更高的光柵臺階的話可能就是能做的更少了。

適配于多模光束的衍射鏡片更是物美價廉，缺陷是透光率會有所下降。如下圖多模光束的模式越不好BPP或者M2越大，光斑越均勻，否則看到的就是一些散斑。

本文內容轉載自，公眾號"杉木光學"《激光光束整形-平頂光束（TOP-HAT）-2》，版權歸原作者所有，僅用于學習、交流用途。如涉及版權問題或侵權內容，請及時聯系我們（手機|微信：13697356016），我們將第一時間處理或刪除。
