我們在市面上經常見到很多光學儀器上面有放大倍率數值的標注，但其中一部分是指系統的圖像放大倍率，一部分則是指成像鏡頭的光學放大倍率，還有的會寫電子放大倍率（數碼放大倍率），有時這幾個數據會同時出現，我們會發現這幾者數據相差很大。那么這幾個放大倍率的區別有什么區別呢？今天這個內容就我自己的理解簡單描述一下。

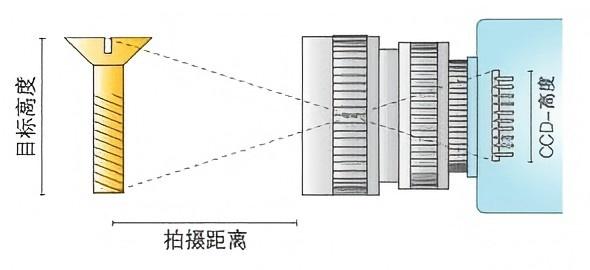

儀器的光學放大倍率是指儀器中光學系統本身的物像比例關系，也就是感光芯片和成像視野的比例關系。比如一個光學鏡頭和傳感器芯片連接在一起，成像的視野是11.42mm*8.57mm ，芯片的規格是1/3”（感光面積4.8mm*3.6mm），那么這個鏡頭此時的放大倍率就是4.8/11.42=0.42X或3.6/8.57=0.42X?！具@里需要注意的是，鏡頭的光學放大倍率是和鏡頭對焦工作距離一一對應的關系，無論什么鏡頭，在工作距離變化的時候，其光學放大倍率也會變化，即使遠心鏡頭也會有這種變化，只不過遠心鏡頭因遠心度的關系倍率變化得小而已。】

光學放大倍率是由光學系統決定的，它和電子放大倍率（數碼放大倍率）沒有任何關系。電子放大倍率是感光芯片的感光尺寸和圖像顯示區域尺寸的比例關系，它由芯片的大小和顯示器的大小決定。

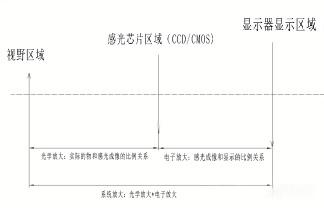

儀器的系統放大倍率是指儀器視野和圖像顯示區域的比例關系，它既與鏡頭的光學放大倍率有關系，也與電子放大倍率有關。這體現了從實際視野區域到感光芯片，再到顯示器的比例關系。實際視野區域到感光芯片的比例關系由光學系統來決定，從感光芯片到顯示器的比例關系主要由芯片尺寸和顯示器的尺寸來決定。系統放大倍率=光學放大倍率*（顯示器對角線尺寸*25.4/感光芯片對角線尺寸）[注意，這里的顯示器對角線尺寸單位是英寸，乘25.4是單位的換算]。

通過以上我們可以知道光學儀器的光學放大倍率和系統放大倍率的區別，對于圖像信息采集來說，視野區域和感光芯片區域的尺寸就已經決定了圖像的清晰度，顯示器的大小并不能改變感光芯片采集的圖像分辨率，它改變的是圖像表現出來的分辨率。所以提升圖像細節表現、提升圖像的成像效果從根本上來講還是要以增大儀器的光學放大倍率為主。

另引申一下，在幾何光學中還有垂軸放大率和軸向放大率這兩個概念，它們和剛才內容中提到的光學放大率有什么關系呢？因?yàn)閮?nèi)容不多，這里就順便說一下。

其實光學放大率就是垂軸放大率，因?yàn)槲锩婧透泄庑酒拿嬉话愣际谴怪庇诠廨S的，所以這兩者一般是一致的（當然沙姆系統因?yàn)槲锖拖癫淮怪庇诠廨S，這個是不一樣的）。幾何光學中，垂軸放大率用β表示。軸上放大率一般用α表示，它是光軸上的放大倍率，它一般表述物點和像點在光軸上位移的倍率關系，也可以說是物距單位變化時像距單位變化的比例關系。

垂軸放大率和軸上放大率的關系為α=β2（此公式只考慮物像兩側在同一介質中）。從這個公式里我們可以得到兩個最直接的關系：

1、對于成像物鏡來說，一般像面和物面在光軸上是朝一個方向運動的，比如當我們鏡頭的工作距離變小時，鏡頭的像距就會變大，也就是物面和像面同時是朝著鏡頭的像方運動。反之就會同時朝著鏡頭的物方運動。

2、對于成像鏡頭來說，鏡頭的光學倍率越大，鏡頭的工作距離就會越?。荤R頭的光學倍率越小，鏡頭的工作距離就會越大。（這一點可以參考非常明顯的顯微系統和遠心鏡頭系列，因?yàn)樗鼈兌际枪潭ü鈱W(xué)倍率鏡頭）。
