學幾何光學的時候，手工繪制光路圖可能是每個人都必須經歷的事情。對于一個成像系統來說，要說最重要的線，那一定是主光線和邊緣光線這兩條。它們基本上定義了這個成像系統的基礎。無論是該系統的一階光學性能，還是系統的像差，都跟這兩條線息息相關。

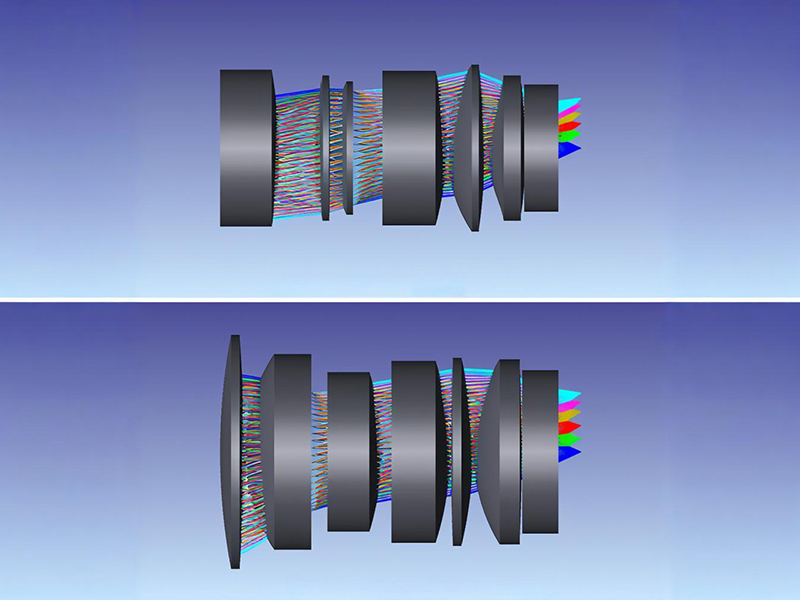

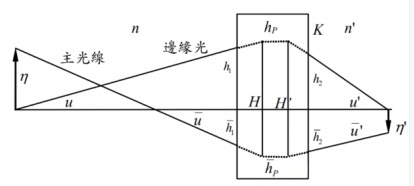

主光線（chief ray）是從物體的一個偏離光軸的點發出，并且經過光學系統孔徑光闌的中心的光線。主光線代表著從物體某一點發出的光束的中心線。

緣光線（marginal ray）是從物體的光軸上的點（也就是物體中心）出發，通過孔徑光闌的邊緣，最終在成像面上形成物體中心的點的光線。它代表了從物體中心點發出的光束的最邊緣的光線。

記得當初在學校學習的時候，老師會在光學系統中定義出這兩種光線，讓我們手工繪圖繪出該系統的入瞳位置和孔徑，以及出瞳位置和孔徑。當時我就覺得這兩種光線很不簡單，后面在學習像差理論的時候，發現幾乎每個像差都好像與這兩條線息息相關。

主光線定義了系統的入瞳和出瞳位置，決定了視角和CRA；邊緣光線定義了系統的入瞳和出瞳的口徑，決定了系統的進光量。主光線和邊緣光線對應了系統的h和y,它們以單獨或組合的方式稱為了不同像差的函數變量，因此系統所有的單波段像差都跟這兩條光線息息相關。

球差是以h為變量的函數，慧差、像散、場曲是h,y雙變量的函數；畸變是以y為變量的函數。理解了這點，我們在后面看各種像差數據的圖表時，就能很輕松的看明白圖表中變量和像差之間的對應關系。光學系統中研究的各種近軸也是忽略了y而單獨考慮h的情況，各種細光束是單獨考慮y而忽略了h的情況。

如果我們再聯系一下拉赫不變量nuy=n’u’y’，這個光學能量守恒公式中的u和u’是物方和像方的孔徑角，它由邊緣光線來決定；y和y’是物方和像方的尺寸，它由主光線來決定。這兩個參數的對應也就是系統中主光線和邊緣光線的物像對應。綜上所述，在幾何光學成像系統中，充分理解這兩條光線的意義是非常重要的事情。

以上內容均是根據自己的理解寫的一點感想，可能很多地方表述不嚴謹，但如果對正在嘗試理解幾何光學中一些概念能起到一點點幫助，我們還是很開心的。
