談到變焦，大概很多人的第一感覺就是通過手動或電動的方式調整鏡頭內部部分光學鏡組在光軸上的位置，從而實現整個系統的焦距變化。對于淺談Alvarez變焦可能很多人不知道是什么意思，今天我們就簡單的描述一下這種光學變焦的方式。

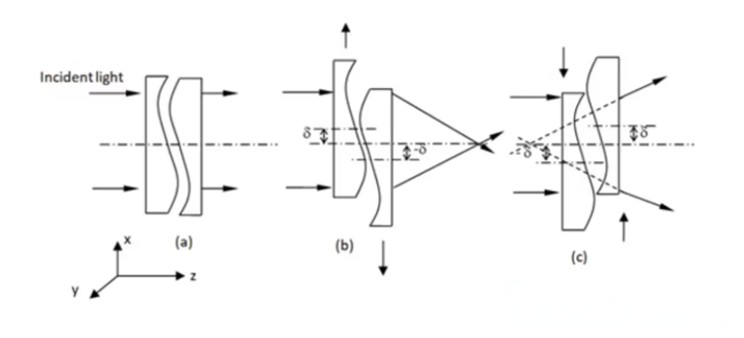

Alvarez變焦，是指在鏡頭內部有一組或多組Alvarez透鏡，Alvarez透鏡相互之間通過橫向位移引起了光學系統焦距的變化。這里的橫向位移是指透鏡沿著垂直于系統主光軸的方向位移。

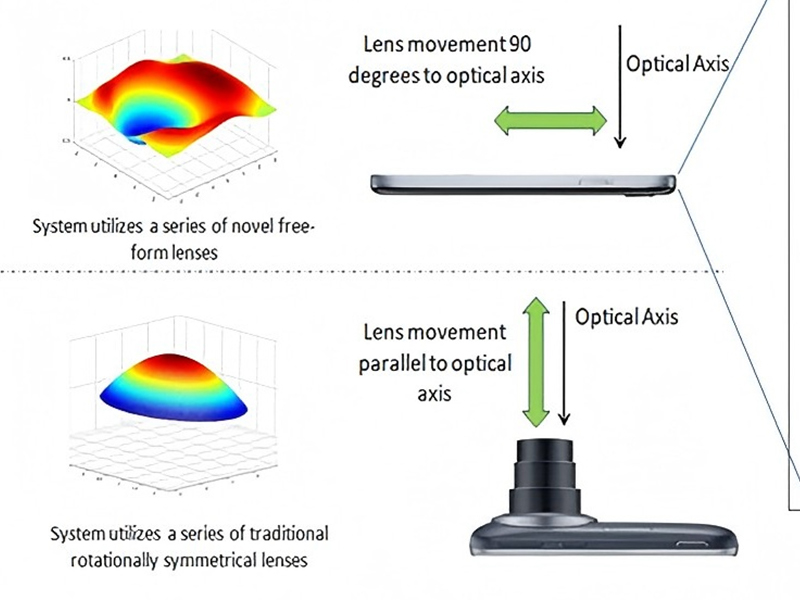

傳統變焦鏡頭與Alvarez變焦鏡頭的主要區別在于：傳統系統鏡頭沿光軸運動，而Alvarez系統鏡頭則沿垂直于光軸的方向運動。Alvarez變焦鏡頭的優勢在于，變焦的過程中，整個鏡頭光軸方向的光學總長幾乎不發生變化，因此這種變焦鏡頭沒有傳統變焦鏡頭的伸縮運動，可以大大縮短整個鏡頭的長度，在智能手機等超薄領域中應用非常重要。

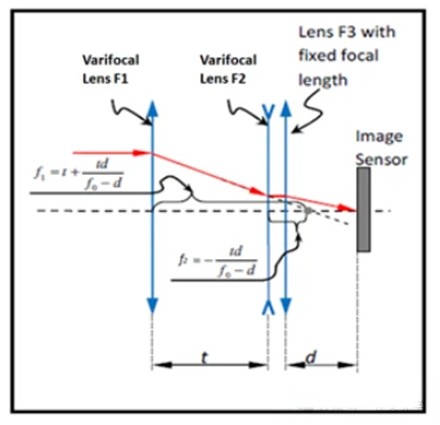

Alvarez變焦鏡頭的核心是一個無焦伽利略系統。第一對Alvarez代表伽利略系統的物鏡，而第二對Alvarez代表目鏡。

伽利略系統的放大倍數為：

伽利略系統是一種無焦系統，因此為了將圖像聚焦在傳感器平面上，我們引入了一個基礎透鏡——一種具有固定焦距的光學元件。

組件的焦距可以從以下公式計算：

我們可以定義一些數字作為示例，并計算第一個近軸模型。

·FOV（視場）：根據客戶的要求，例如70度廣角。

·HFOV（半視場）：FOV的一半。

·傳感器尺寸：所選傳感器的尺寸。例如1/3.06’’的傳感器（對角線的像高=2.933mm）。

·變焦比：變焦鏡頭的最長焦距與最短焦距之比。假設我們想要一個3倍變焦鏡頭。

·t = 20 mm

·d = 5 mm

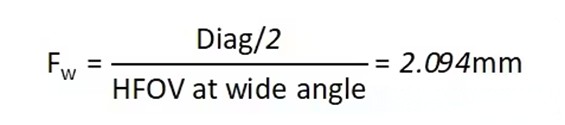

短焦有效焦距：

長焦有效焦距：

在長焦處半視場角為：

則長焦處視場角為：

Alvarez變焦鏡頭因?yàn)樾枰玫阶杂汕娴耐哥R面型，隨著玻璃非球面工藝的不斷成熟，相信這種變焦鏡頭未來會有很好的前景。
