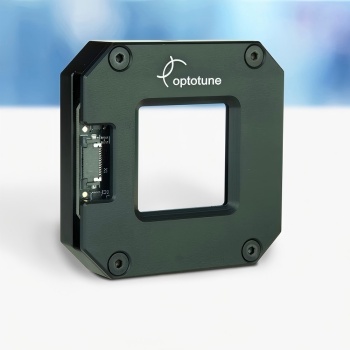

BSW-20光束位移器是一種基于音圈執行器驅動的高精度光學器件，通過控制玻璃窗的微角度傾斜實現光束的橫向位移。該設備可將成像系統的空間分辨率提升至傳統結構的4倍，適用于成像與非成像兩大領域。標準版本支持最大4.8 μm的光束位移，通光孔徑為20×20 mm，外形尺寸50.8×50.8×12 mm，重量53 g。

一、工作原理與技術特性

核心機制

光束位移通過精確控制B270光學玻璃的傾斜角度實現。根據折射定律，光束經過傾斜平面時會產生橫向偏移。單軸最大機械傾角為±5.2 mrad（±0.3°），雙軸同時驅動時最大傾角為±3.5 mrad（±0.2°）。在折射率1.523的玻璃介質中，該傾角可轉換為4.8 μm的物理位移量。

運動控制系統

• 驅動方式：音圈執行器提供毫秒級響應，上升時間典型值1.3 ms，穩定時間4 ms

• 控制模式：開環控制，可選配外部反饋傳感器

• 分辨率：配合ICC-4C-2000控制器可達4 μrad

• 動態性能：共振頻率130±5 Hz，正弦信號帶寬250 Hz（±2.3 mrad條件下）

光學性能

• 面形誤差：RMS值小于80 nm

• 透過率：在400-680 nm波段超過98%（入射角0-34°）

• 光學材料：B270玻璃，阿貝數58.5，VIS鍍膜優化可見光傳輸

• 表面質量：符合ISO 10110標準（5/5×0.2；L1×0.04；C3×0.2）

二、分辨率增強實證分析

單色成像系統測試

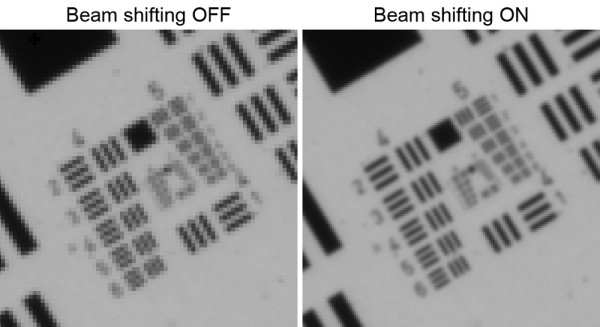

使用IMX183傳感器配合35 mm鏡頭時，分辨率從198 lp/mm（USAF 1951分辨率板第4組第4單元）提升至280 lp/mm（第5組第1單元），超越該傳感器208 lp/mm的奈奎斯特極限。這表明通過4.8 μm光束位移實現了超分辨率成像。

彩色成像系統測試

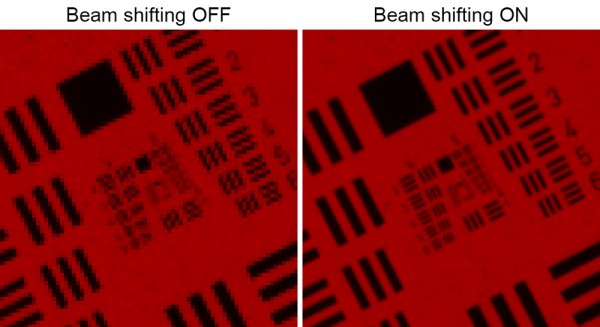

基于IMX265傳感器的測試顯示，分辨率從65 lp/mm（第3組第4單元）提升至130 lp/mm（第4組第4單元），接近傳感器145 lp/mm的奈奎斯特極限。該性能使得RGB三通道均可獲得全分辨率數據，解決了彩色濾光片陣列導致的空間采樣損失問題。

顯示器檢查

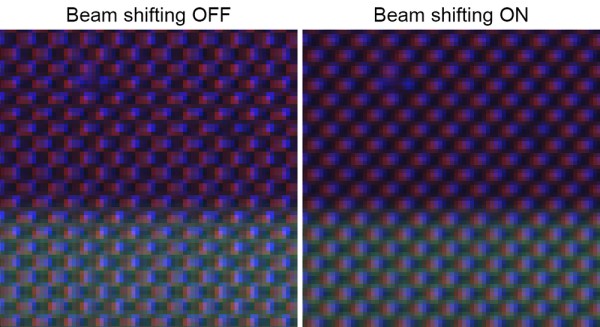

上述應用于顯示器檢測的示例表明，所有色彩通道的分辨率越高，彩色顯示器上的缺陷檢測就越容易。您能發現缺失的兩個紅色像素嗎？

三、典型應用場景

成像應用

• 投影系統：通過微掃描技術提升有效像素密度

• 超分辨率成像：突破傳感器像素尺寸限制

• 顯示器檢測：案例顯示可識別單個RGB像素缺失（如2個紅色像素的缺失檢測）

• 監控系統：增強細節捕捉能力

非成像應用

• 光纖耦合：優化光斑定位精度

• 3D打?。簩崿F(xiàn)曝光點的精確定位

• 計量學：用于微位移測量與光束控制

四、系統集成方案

電氣特性

• 最大連續電流：單軸300 mA，雙軸每通道200 mA

• 峰值電流：1 A（持續10 ms）

• 功耗：平均低于2 W

• 線圈電阻：每通道9.8 Ω

控制架構

• 控制器：ICC-4C-2000+擴展板，單控制器支持2臺BSW-20

• 接口方式：GUI控制軟件（Optotune Cockpit）或Python/C# SDK

• 輔助功能：集成I2C接口溫度傳感器（地址0x98/0x99）和EEPROM存儲（地址0xA0/0xA1）

五、技術優勢總結

BSW-20光束位移器的核心價值在于：

• 通過物理位移突破光學系統衍射極限與傳感器采樣限制

• 音圈驅動實現毫秒級響應，滿足動態應用需求

• 二維可編程控制支持復雜掃描軌跡

• 標準光學接口與緊湊結構便于系統集成

• 開環控制結合可選反饋滿足不同精度需求

該技術為需要超越傳統分辨率極限的應用提供了有效解決方案，特別是在成本敏感或技術受限無法直接使用更小像素傳感器的場景中，展現出顯著的技術經濟效益。隨著機器視覺、精密制造等領域?qū)Ψ直媛室蟮牟粩嗵嵘馐灰萍夹g(shù)將在現代光學系統中發揮日益重要的作用。
