DLS模塊專為滿足機器視覺應用需求而設計，這些應用需要將高性能DLP投影與相應的圖像采集功能相結合。該方案突破了以往對獨立圖案投影儀和相機多設備協作的傳統需求，創新性地將DLP芯片與圖像傳感器集成于單一電子設備中。這種集成化設計使得系統配置簡潔直觀，同時保持卓越性能——用戶只需定義投影序列，即可同步獲取相應的圖像序列。

應用場景

典型應用案例包括在連續掃描過程中實現恒定的彩色背投成像，所有這些功能僅通過單一設備即可完成。

另一實際應用場景是DLS設備的多模塊同步運行能力：即使掃描區域存在重疊，通過精密同步的掃描序列，多個模塊也能協同工作而互不干擾。該特性尤其適用于頭部掃描等精密應用場景。

DLS 工作原理

FPGA 邏輯控制著用于快速精確圖案投影的高性能 DLP 芯片以及用于數字成像的圖像傳感器。通過這種方式，圖案生成和圖像錄制得以精確同步，這也適用于感興趣區域 (ROI) 的部分傳感器讀出。每個相機的幀速率范圍從 166 fps 到 5,150 fps (ROI) 并行運行。

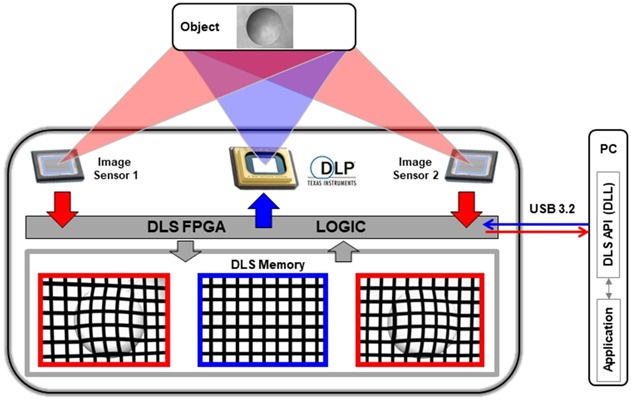

下方的示意圖顯示了 DLS 架構及其主要數據流。

用戶定義的一系列投影圖案被上傳到 DLS 存儲器 (RAM) 中，這些數據可用于單次投影或投影循環。被照亮的物體由傳感器記錄，圖像緩存在板載 RAM 中，該 RAM 最多可存儲 1,592 張圖片 (10 位，1,920 x 1,200 像素)，隨時準備下載到 PC 進行進一步處理。所有數據流操作均由一個 FPGA 器件執行，從而實現卓越的實時精度。

通過 DLS 系統上實現的 USB 3.0 SuperSpeed 傳輸，實現了與板載 RAM 的數據流上傳和下載。上傳通過無損實時壓縮得到進一步增強，并且像素合并 (pixel binning) 可作為圖像下載的一個選項。

自定義應用程序通過 DLS API（一個支持快速系統開發的應用程序開發接口）來控制 DLS 系統。DLS API 以動態鏈接庫 (DLL) 的形式實現，其功能設計旨在以最少的編程工作量構建應用程序，同時提供最大的控制能力。用戶可以定義任何類型的圖案序列，這些序列可以在位深度、圖片數量和幀速率上有所不同。

DLS 的工作原理為需要靈活場景照明的機器視覺應用提供了顯著優勢：

• 投影和成像組件精確同步

• 高帶寬傳輸獨立于 PC 運行

• 硬件集成保證了實時數據流

• DLS 模塊僅需一個 USB 3.0 接口

• 清晰的 API 軟件有助于快速應用程序開發

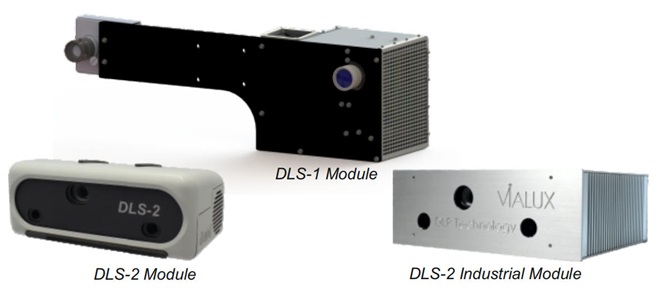

型號

DLS-1 和 DLS-2 模塊分別針對不同的視場角 (FOV) 和工作距離 (WD)。對角線視場角 (DFOV) 由 DFOV = 0.69 x WD 給出。

DLS-1 模塊配備一個 DLP 投影單元和一個圖像傳感器，該傳感器可輕微傾斜以在 1,300 - 3,000 mm 范圍內調整工作距離。投影鏡頭和成像鏡頭之間的距離為 410 mm。

DLS-2 模塊支持兩個圖像傳感器和一個 DLP 芯片。所有三個芯片都處于固定位置?？蛻艨梢赃x擇適用于 600 mm 或 1,000 mm 工作距離的配置。兩個成像鏡頭之間的基線長度為 160 mm。DLS-2 工業模塊是 DLS-2 模塊的一個版本。該設備配備防塵外殼和被動冷卻，適用于工業用例。

持久的高功率 LED 構成兩個 DLS 模塊的光源。兩種型號均提供四種波長選項，以支持可見光和近紅外光譜中的各種應用：白色、藍色 460 nm、近紅外 730 nm、近紅外 850 nm。

擴展軟件選項

額外的軟件包 zSnapper? SDK (zSn.dll) 可作為 DLS 模塊的可選擴展，實現高速高精度的 3D 坐標采集。這款強大的 3D 測量軟件專為 VIALUX 3D 掃描儀開發，現已在模塊級別發布。它直接自動提供 (x, y, z) 坐標，用于 3D 機器視覺。

詳情資料：直接連接傳感器DLS模塊
