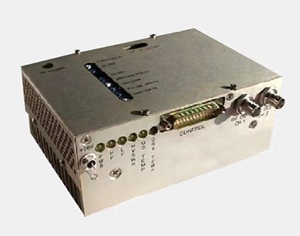

MQH0XX-YYDM-ZZZ-2S是一款高性能雙通道射頻驅動器模塊，專為需同時驅動多個Q開關或負載的精密激光系統而設計。其核心由一個石英振蕩器分配信號，確保兩路輸出嚴格同步，工作頻率覆蓋24MHz至80MHz，最高可提供每通道50W（總計100W）的射頻功率，并支持模擬與數字調制。該模塊集成首脈沖抑制（FPS）、預脈沖消除（PPK）等高級模式及全面的故障保護電路，保障多任務場景下的系統純凈度、同步性與極高可靠性。需強制風冷，是工業精密加工、醫療美容設備、科學研究及高端儀器中實現復雜射頻控制的理想解決方案。
我們一站式供應各種類型的聲光調制器電源，射頻驅動器，聲光驅動器，射頻電源，RF驅動器，RF射頻驅動器，聲光調制器射頻電源，聲光調制器驅動電源，聲光調制器驅動器，Q開關電源，聲光Q開關電源，聲光Q驅動器，Q驅，Q開關驅動，Q開關驅動電源，可提供選型、技術指導、安裝培訓、個性定制等全生命周期、全流程服務，歡迎聯系我們！
該模塊是一款大功率射頻驅動器，設計用于驅動 Q 開關。
該驅動器有兩個數字調制輸入：固定和可變。這些控制允許客戶發出固定脈沖寬度的脈沖命令（其持續時間由驅動器的脈沖寬度控制決定，可由客戶設置），或發出可變脈沖命令（其持續時間由輸入信號的脈沖寬度決定）。
輸出功率由模擬輸入控制，操作模式由 ZZZ 定義：ZZZ = A05 為正常模擬模式，或 R05 為模擬切換到全射頻模式；或由觸發的射頻斜坡下降模式，其中 ZZZ = FPS（首脈沖抑制模式）或 PPK（預脈沖消除模式）。頻率 (XX)、輸出功率 (YY) 和功率控制 (ZZZ) 選項的選擇在訂購時為“工廠設定”。
此射頻驅動器需要強制風冷。
24, 27.12, 40.68, 68, 80 或 110 MHz 射頻頻率 (XXX)
0.01% 石英穩定
高達 100 W 射頻功率輸出 (YY)
模擬調制或觸發式射頻斜坡下降模式 (ZZZ)
高達 100 kHz 脈沖速率
低功率、高功率和高電壓駐波比故障保護
| 名稱 | 值 |
| 工作頻率 | 24 MHz, 27.12 MHz, 40.68 MHz, 68 MHz, 80 MHz |
| 通道數 | 2(射頻功率由一個振蕩器分配) |
| 射頻頻率 | 24.00, 27.12, 40.68, 68.00, 80.00 MHz ± 0.01% |
| 雜散電平 | 最大: -50 dBc |
| 諧波失真 | 最大: -30 dBc |
| 數字輸入 | 固定調制輸入：TTL 電平，上升沿觸發。施加的脈沖寬度 >50 ns?？勺冋{(diào)制輸入：TTL 電平，TTL 高電平 = 射頻關閉 |
| 消光比 | 最小: 35 dB |
| 上升/下降時間 | 最大: 500 ns (10% 至 90%)，最大: 100 ns (90% 至 10%) |
| 調制重復率 | 固定調制為 1 Hz 至 100 kHz，可變調制為 DC 至 100 kHz |
| 固定調制輸出脈沖寬度調節范圍 | 1 至 14 μs，客戶可調 |
| 射頻輸出功率 | 標稱值：24, 27, 和 41 MHz 單元為 50 W，可在 12 至 50 瓦之間調節； 標稱值：68 和 80 MHz 單元為 25 W，可在 12 至 25 瓦之間調節。 |
| 輸出阻抗 | 標稱值: 50 Ω |
| 快門輸出 | 0.3 秒延遲。故障時打開。最大可吸收 1 A 電流（28 V 下）。 |
| 供電電壓 | +28 VDC ± 1% |
| 供電電流 | 每通道 25 W 單元為 6.5 A，每通道 50 W 單元為 9.0 A |
| 工作溫度 | +10°C 至 +55°C |
| 通過散熱器的氣流 | > 36 CFM (> 17 升/秒) @ 25°C |
| 可用脈沖控制選項 | ZZZ | 模式 |
| 脈沖控制模式 | FPS | 首脈沖抑制 |
| PPK | 預脈沖消除 | |
| A05 | 模擬控制 | |
| R05 | 射頻切換到模擬控制 | |
| ___ | 僅數字調制 |
最大額定值
| 供電電壓 | 最大: 30 V DC |
| 功率輸出 | 不允許直流反饋 |
| 存儲溫度： | -20°C 至 +85°C |
連接器引腳定義
| 引腳 1 | +5V | 用于外部故障指示器的 +5V 輸出，可提供 75 mA 電流。 |
| 引腳 2-3 | 空腳 | 無連接。 |
| 引腳 4 | 溫度回路 | 地 – 用作 THERM 的回路。 |
| 引腳 5 | 空腳 | 無連接。 |
| 引腳 6 | 溫度 | 溫控器連接 – 除非此端對地短路，否則驅動器進入故障狀態。 |
| 引腳 7 | 驅動器溫度 | 通常為高電平，驅動器過熱故障時變?yōu)榈碗娖健?/td> |
| 引腳 8 | Q 開關溫度 | 通常為高電平，當 THERM 上無短路時變?yōu)榈碗娖健?/td> |
| 引腳 9 | 高電壓駐波比 | 高電壓駐波比故障，通常為高電平，故障期間變?yōu)榈碗娖健?/td> |
| 引腳 10 | 低功率 | 低射頻功率指示燈，通常為高電平，當驅動器輸出低于低射頻功率閾值時變?yōu)榈碗娖健?/td> |
| 引腳 11 | 高功率 | 高射頻功率故障，通常為高電平，故障期間變?yōu)榈碗娖健?/td> |
| 引腳 12 | 模擬調制輸入 | 在 A05 和 R05 型號中控制輸出功率電平。 |
| 引腳 13 | 故障復位 | 發送低電平脈沖以將驅動器從故障狀態復位。此線路不應保持低電平，否則會使某些故障條件失效。 |
| 引腳 14 | FPS 觸發 | 上升沿觸發抑制脈沖。 |
| 引腳 15 | 固定調制輸入 | 在脈沖寬度控制設定的持續時間內關閉驅動器。 |
| 引腳 16 | 可變調制輸入 | 此輸入為高電平時關閉驅動器。 |
| 引腳 17 | 同步輸出 | 輸出與調制輸出同步的信號。 |
| 引腳 18-19 | 空腳 | 無連接 |
| 引腳 20 | 快門 | 0.3 秒延遲。故障時打開。最大可吸收 1 安培電流（28 伏下）。 |
| 引腳 21-24 | 空腳 | 無連接。 |
| 引腳 25 | 地 | 地 |
